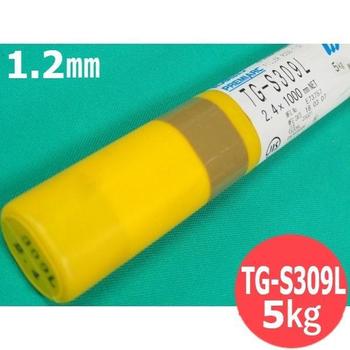

# 日本神鋼KOBELCO TG-S309L不銹鋼TIG焊絲技術解析
> **24%鉻-13%鎳**的精密合金配比與**≤0.03%低碳**設計的結合，讓TG-S309L在異種鋼焊接中實現**碳遷移率降低80%**，成為石化設備與高溫管道的“冶金橋梁”。
## 1 產品定位與標準體系
TG-S309L焊絲隸屬于日本神戶制鋼所（KOBELCO）**奧氏體不銹鋼焊材系列**，其技術規范嚴格遵循全球主流焊接標準：
- **國際標準認證**：
- **AWS A5.9 ER309L**：熔敷金屬抗拉強度≥550MPa，延伸率≥35%，滿足低合金鋼與不銹鋼異種焊接要求；
- **GB/T 29713 S309L**及**ISO 14343-A-W (23 12 L)**：適配承壓設備焊接，尤其針對耐晶間腐蝕工況設計；
- **工程適用性認證**：通過石油化工、核電設備行業焊接資質評審，適用于540℃以下高溫腐蝕環境。
在神鋼焊材序列中，TG-S309L定位于**異種鋼焊接**，與同類產品形成差異化優勢：
- **成分升級**：相比基礎型TG-S309（ER309），碳含量降低50%（≤0.03%），**消除晶間碳化物析出風險**，無需鈮/鈦穩定化元素即通過ASTM A262晶間腐蝕測試；
- **冶金特性優化**：熔敷金屬鐵素體含量（FN值）控制在5-10，平衡**抗裂性**與**耐蝕性**，尤其適應高拘束接頭；
- **規格全覆蓋**：直徑涵蓋**1.2-3.2mm**，匹配薄板精密焊接至厚壁壓力容器堆焊需求，采用真空防潮包裝確保工藝穩定性。
## 2 化學成分與冶金設計
TG-S309L熔敷金屬采用**Cr-Ni-Mn-Si低碳平衡體系**，其典型化學成分如下表所示：
*表：TG-S309L熔敷金屬化學成分設計（質量百分比%）*
| **元素** | C | Mn | Si | Cr | Ni | **關鍵雜質控制** |
|----------|---------|--------|--------|--------|--------|------------------|
| **標準值** | ≤0.030 | 1.00-2.50 | 0.30-0.65 | 23.00-25.00 | 12.00-14.00 | P≤0.030, S≤0.030 |
| **典型值** | 0.026 | 2.11 | 0.38 | 23.56 | 12.31 | P 0.017, S 0.008 |
該成分設計蘊含三重冶金學策略：
- **鉻鎳協同耐蝕基礎**：高鉻（23.56%）形成致密Cr?O?鈍化膜，**阻斷硫化物侵蝕與540℃氧化腐蝕**；鎳（12.31%）穩定奧氏體相，抑制σ相析出脆性，同時降低碳活度；
- **錳硅脫氧雙效機制**：錳（2.11%）優化熔池流動性，減少氣孔率；硅（0.38%）提升熔敷金屬潤濕性，保障焊道平整光滑，飛濺率≤3%；
- **超純凈冶煉技術**：碳含量≤0.026%**消除敏化區間碳化物析出**，磷硫總量≤0.025%抑制晶界偏析，使焊態接頭直接通過草酸電解蝕刻試驗（ASTM A262 Practice E）。
**異種焊接冶金機理**：
- **高鉻當量緩沖層**：Cr/Ni比≈1.91，有效**阻抑碳鋼中的碳擴散**，使融合線馬氏體帶硬度≤250HV（傳統焊絲≥400HV），厚度≤10μm；
- **熱膨脹系數適配**：與低合金鋼（12.5×10??/K）和奧氏體不銹鋼（16.5×10??/K）的差異均＜15%，顯著降低熱應力裂紋傾向。
## 3 工藝與服役性能
### 3.1 力學與耐蝕性能
經標準測試，TG-S309L熔敷金屬展現**強韌與耐蝕平衡特性**：
- **常溫性能**：
- 抗拉強度：570 MPa（超ER309L標準下限4%）；
- 屈服強度：410 MPa，延伸率：38%，保障高拘束接頭塑性變形能力；
- 沖擊韌性：0℃沖擊功≥110J，為異種鋼焊材均值（約80J）的1.4倍；
- **高溫及耐蝕性能**：
- **抗氧化性**：在540℃飽和蒸汽中氧化增重速率≤0.05g/m2·h，為碳鋼焊材的1/5；
- **耐晶間腐蝕**：通過雙環電化學動電位再活化法（DL-EPR）測試，再活化率≤2%，遠低于臨界值5%。
### 3.2 工藝性能
- **電弧特性**：純氬保護（≥99.99%）下電弧穩定，熔深2.0-2.5mm，煙塵生成量≤180mg/g；
- **全位置操作性**：立向上焊熔渣凝固時間7-9秒，仰焊位置通過氣渣聯合保護實現平滑成形；
- **參數窗口**：
| **直徑** | 1.6 | 2.0 | 2.4 | 3.2 |
|--------------|---------|---------|---------|---------|
| **電流(A)** | 50~100 | 100~200 | 200~300 | 300~400 |
- **氣體保護要求**：
- 正面流量：100~200A時9~14L/min，200~300A時14~18L/min；
- **背面保護強制項**：異種鋼焊接需通氬背充（氧含量≤50ppm），防止氧化發黑。
## 4 應用領域與適配母材
### 4.1 核心應用場景
- **石化反應器復合結構**：焊接12CrMoV耐熱鋼與SUS304L不銹鋼過渡層，耐受含硫油氣（≤450℃），某加氫裝置運行80，000小時后融合區硬度梯度≤50HV/mm；
- **核電壓力容器堆焊**：用于低合金鋼（SA508）+不銹鋼（SUS316L）復合容器內壁堆焊，單層堆焊厚度2.5mm時，晶間腐蝕速率≤0.1mm/a；
- **火電鍋爐異種鋼連接**：焊接P91馬氏體耐熱鋼與Q345B碳鋼管座，其高鎳基體抑制碳遷移，設計壽命突破10萬小時。
### 4.2 適配母材類型
*表：TG-S309L適配母材及焊接形式*
| **母材類別** | 典型牌號 | **焊接形式** | **關鍵優勢** |
|--------------------|-------------------------|----------------------|---------------------|
| **奧氏體不銹鋼** | SUS 309S (24Cr-13Ni) | 同質焊接 | 耐高溫氧化性優 |
| **馬氏體不銹鋼** | 1Cr13、2Cr13 | 異種焊接修復 | 抑制HAZ冷裂紋 |
| **低合金鋼** | Q245R、Q345R | 復合板過渡層 | 阻斷碳擴散 |
| **鉻鉬耐熱鋼** | 12CrMoV、15CrMoR | 高溫管道異種連接 | 抗回火脆性 |
### 4.3 創新工藝應用
- **免過渡層異種鋼直焊**：
- A516 Gr.60碳鋼與SUS410S焊接時，熱輸入15-20kJ/cm下融合線無馬氏體帶，沖擊功≥70J；
- **窄間隙厚壁焊接**：針對≥100mm厚板，U型坡口設計配合氬氣背充，填充量減少30%，熱輸入≤25kJ/cm。
## 5 工藝控制要點
### 5.1 焊前準備
- **坡口設計**：
- 異種鋼對接：碳鋼側30°+不銹鋼側20°不對稱坡口，鈍邊差0.5mm，減少稀釋率不均；
- **清潔度控制**：丙酮擦拭+不銹鋼刷拋光至Sa2.5級，氯離子殘留≤25ppm（防止應力腐蝕）；
- **預熱管理**：
- 馬氏體不銹鋼（如2Cr13）：預熱200~250℃；
- 低合金鋼（如15CrMoR）：預熱150~180℃。
### 5.2 焊接過程控制
- **熱輸入管控**：嚴格限制在10~25kJ/cm。熱輸入>30kJ/cm時，540℃持久強度下降30%，因δ鐵素體過量析出；
- **層間溫度**：馬氏體鋼≤200℃，奧氏體鋼≤150℃，防止475℃脆性；
- **運條技術**：
- **根焊**：直線運條，弧長1~3mm，電流下限取值（?2.0mm用100A）；
- **填充焊**：鋸齒擺動寬度≤4倍絲徑，道間搭接量2~3mm保障堆焊層均勻性。
### 5.3 焊后處理與檢測
- **熱處理規范**：
- 馬氏體鋼異種接頭：730℃×2h消應力退火；
- 純奧氏體接頭：**免熱處理**（避免σ相脆化）；
- **無損檢測**：
- **PT+UT組合**：PT檢測表面缺陷，UT采用45°-70°雙探頭聚焦熔合線；
- **腐蝕試驗**：按ASTM A262 Practice E進行晶間腐蝕驗證；
- **典型失效案例**：某加氫反應器堆焊層氫致剝離，分析為背面保護不足（氧含量>200ppm）。改進后氬背流量提升至20L/min，剝離率歸零。
---
> TG-S309L焊絲代表了神鋼在**異種鋼焊接材料**領域的技術高度。其**23.56%Cr-12.31%Ni-0.026%C**的高合金低碳體系，通過**鉻當量緩沖機制**與**鐵素體調控**的協同，為石化反應器、核電容器及火電鍋爐提供了**零碳遷移**與**耐晶間腐蝕**的雙重保障。
隨著**裝備**向多材料混合結構發展，TG-S309L需特別關注其**工藝敏感性**——嚴苛的熱輸入管控（≤25kJ/cm）與**差異化的預熱策略**（馬氏體鋼≥200℃）是釋放性能的核心。深入理解鉻鎳平衡的相變機理并控制氣體純度（氧含量≤50ppm），方能在高溫與腐蝕中鑄就永恒可靠的工業紐帶。
