工作流程一：壓緊濾板

操作液壓系統，使尾板朝著頭板移動，并按壓頭板和尾板之間的所有濾板。因此，在相鄰的過濾板之間形成中空的密封過濾室。

工作流程二：壓濾過程

進料泵將泥漿從尾板的進料孔輸送至過濾室。當過濾室充滿泥漿時，壓力過濾過程開始，泥漿在給料泵壓力的幫助下進行固液分離。

工作流程三：松開濾板

操作液壓系統并將頭板返回其原始位置。

工作流程四：濾板卸載

傳動牽引裝置上的傳動鏈依次拉開濾板，濾餅在自身重量的作用下脫落，由下輸送機運走。

壓濾機在制砂廠、洗沙場的生產過程中，會有很多的含泥廢水，泥漿水是有濃度高、黏性大、顆粒細等?，F(xiàn)今對廢水亂排放亂傾倒的現象采取了嚴厲的監管，根據工程中砂石含泥量、泥質、生產要求和場地布置等實際情況做針對性的設計，具體要提升洗砂效率，降低了生產成本，實現廢水零排放和廢渣資源化的利用。

壓濾機可分為板框式壓濾機、廂式壓濾機、隔膜式壓濾機。

1.板框式壓濾機按照工作方式還可以分為手動式板框壓濾機、全自動板框壓濾機、半自動板框壓濾機。板框式壓濾機是先應用到工業領域中的，它具有靈活性，安全可靠，性能穩定等特點，板框式壓濾機里面的濾料可以多種選擇，有濾布、濾紙、濾膜等可選。

壓濾機的型號和種類——立式壓濾機

　　濾板水平和上下疊置，形成一組濾室，占地面積較小。它采用一條連續濾帶，完成過濾后，移動濾帶進行卸渣和清洗濾帶，操作自動化。濾室中增設彈性橡膠隔膜后，可在過濾結束時用高壓水或壓縮空氣借助橡膠隔膜壓縮濾渣，使濾渣受到進一步壓榨脫液，形成濾室容積可變、濾渣受壓縮的隔膜壓榨過濾，立式壓濾機壓力可達1～2兆帕。

　　該產品適用范圍很廣泛，但是結構較簡單。主要是板與框的壓緊和拉合，并且卸渣和清洗濾布都可以實行全自動化操作，很有利于向大型化發展，前景比較好。

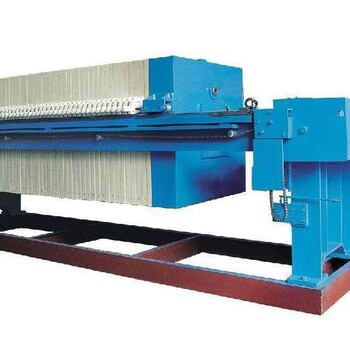

壓濾機的型號和種類——板框壓濾機

　　由交替排列的濾板與濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板框兩側各有把手支托在橫梁上，由壓緊裝置壓緊濾板、板框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。

　　板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6兆帕，特殊的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為320～2000毫米，框厚為16～80毫米，過濾面積為1～1200米2。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。

壓濾機的型號和種類——廂式壓濾機

　　廂式壓濾機的結構和工作原理與板框壓濾機比較類似，不同之處在于濾板兩側凹進，每兩塊濾板組合成一廂形濾室，省去濾框，濾板中心有一圓孔。懸浮液由此流入各濾室。這種過濾機適用于需要在較高壓力下過濾而濾渣不需要洗滌的懸浮液。
