產品別名 |
TK600混凝土噴漿機,隧道加固濕式噴漿機,礦道建設防爆噴漿機 |
面向地區 |
產地 |
河南 |
|
用途 |
噴錨工程 |
規格 |
90D |
泵軸位置 |
臥式 |
材質 |
鑄鐵 |
驅動方式 |
電動 |
性能 |
高壓 |
葉輪結構 |
敞開式葉輪 |
葉輪數目 |
單級 |
葉輪吸入方式 |
單吸式 |
原理 |
轉子泵 |

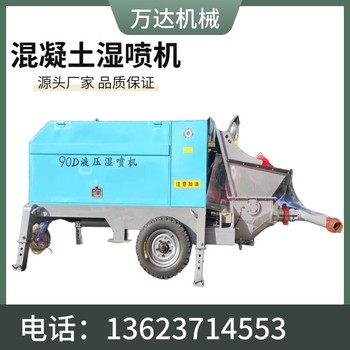

萬達機械TK600混凝土噴漿機 隧道加固 礦道建設防爆噴漿機廣州——可根據客戶要求加工訂制
萬達機械TK600濕式混凝土噴射機主要技術性能參數
額定生產能力： 6m3/h
輸送距離： 水平40 m 垂直20 m
砼料骨料粒徑： 20 mm
適用混凝土坍落度： 5～20 cm
適用材料水灰比： ≤0.45
工作氣壓： 0.4～0.6 MPa
耗氣量： 8～10 ｍ3/min
液態速凝劑添加能力： 0～108 L/h
上料高度： 1.2 m
主電機功率： 7.5 kW
電壓等級： AC380 V
外形尺寸： 2136×940×1242（mm）
整機重量： 850 kg
濕式噴漿機的結構及工作原理
本機主要由給料喂入系統、機械動力系統、氣動輸送系統、速凝劑計量添加系統、電氣控制系統等五部分組成，整機結構布置如(圖1)所示。
3.1 給料喂入系統
本系統主要由料斗體、料斗座、導料器、振動電機、轉子體等組成。按一定級配和水灰比拌合好的砼料，在振動電機的強制振動下，通過料斗體上的篩網進入轉子體橡膠料腔。橡膠料腔在轉子體圓周均勻分布，橡膠料腔隨轉子體轉動，從而把砼料連續不斷地送入旋流器總成。導料器是本公司的專利技術。它安裝在料斗座下料口處。其主要作用是保障物料順利進入橡膠料腔。
3.2 機械動力系統：
本系統主要由主驅動電機、減速箱、動力輸出軸等組成。由主電機產生的機械動力經減速箱減速增扭后，通過動力輸出軸，為轉子體的轉動提供動力。
隧道加固濕式噴漿機
