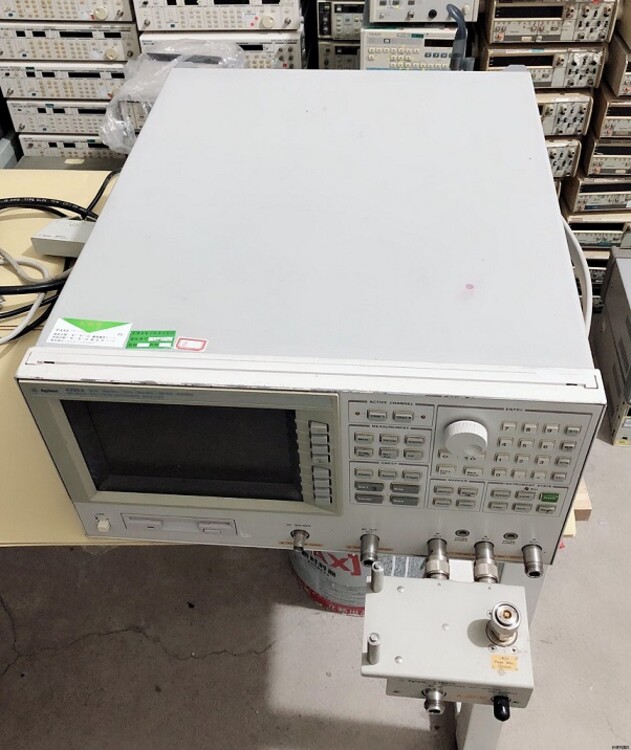

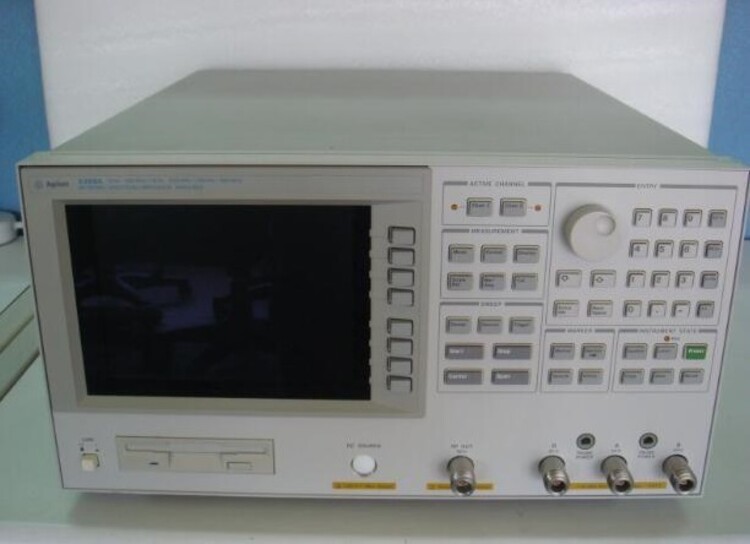

是德科技KEYSIGHT 回收E4990A 阻抗分析儀

長期銷售/回收/租賃/維修二手電子儀器儀表

回收工廠或個人、庫存閑置、二手儀器及附件。

E4990A 是 Keysight Agilent 的阻抗分析儀。電阻抗分析儀可以測量和監測交流或交流系統中的電流阻力。阻抗是指化學或物理特性如何與電壓和電流相互作用，或組件通過電流的能力。使用阻抗分析儀測試電容器、電感器和電阻器等設備。

附加功能：

五種頻率選擇；20 Hz 至 10/20/30/50/120 MHz，可升級

±0.08%（典型值 ±0.045%）基本阻抗測量精度

25Ω m 至 40 MΩ 寬阻抗測量范圍（10% 測量精度范圍）

測量參數：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、復合 Z、復合 Y、VAC、Iac、VDC、Idc

內置直流偏置范圍：0 V 至 ±40 V、0 A 至 ±100 mA

10.4 英寸彩色 LCD 觸摸屏上的 4 通道和 4 跡線

數據分析功能：等效電路分析、極限線測試

The frequency range of impedance analyzer is 20 Hz to 120 MHz.

 Agilent E4990A Keysight Agilent E4990A provides the industry's best

 0.045% (typical value) basic accuracy in the wide impedance range,

built-in 40 V DC offset source. The equivalent circuit analysis function

supports seven different multi-parameter models to help you simulate your own component equivalent parameter values.

時間太久了 我也忘了 困住我的到底是那個人 還是那段回憶

技術參數

測量參數

阻抗參數|Z θz Y θy、Cp、Cs、Lp、Ls、Rp、Rs、D、Q、R、X、G、B、復數 Z、復數 Y

電平監測Vac、Iac、Vdc、Idc

測量端子

配置四端子對配置

連接器類型四個 BNC ( 陰頭 ) 連接器。

選件 120: 利用 Keysight 42942A 端接適配器 (7 毫米端口 ) 或 42941A 阻抗探頭 (SMA ( 陰頭 ) 端口 ) 可轉換

為單端口端子。

原來真的有人把回憶談的比戀愛還長    念念不忘也沒有回響

E4990A 阻抗分析儀具有 20 Hz 至 120 MHz 的頻率范圍，

可在寬阻抗范圍內提供的 0.045%（典型值）基本精度，并且內置 40 V 直流偏置源。

等效電路分析功能支持 7 種不同的多參數模型，可幫助您仿真元器件的等效參數值。

5 種頻率選件（20 Hz 至 10/20/30/50/120 MHz）以及頻率升級選件使您可以根據當前的投資額度選購更適合的選件。

使用加快測量速度選件（選件 001），E4990A 低頻型號（10M/20M/30M/50M）

現在的速度可以媲美旗艦產品 120 MHz E4990A。它可以讓工程師地評測諧振器或電感器等元器件，

或者進行的質量檢驗（這需要對每一個器件執行多點測量，或者對多個被測器件進行測量），從而降低總體測試成本。

E4990A 支持多款測試附件，讓測量變得簡單而可靠。

無論您是從事研發、質保還是質檢工作，E4990A 都可以幫助您地表征和測試電子元器件、半導體器件和材料。

在材料測量方面，E4990A 與 N1500A-005/006 材料測量套件相結合，能夠非常容易地完成從設置夾具到生成報告的整個測量過程。

精度

不使用選件 1E5 7 ppm ± 1 mHz

7 ppm ± 1 mHz ( 在 5 至 40°C 溫度范圍內 , 典型值 )

使用選件 1E5 1 ppm ± 1 mHz ( 在 5 至 40°C 溫度范圍內 )

穩定度

使用選件 1E5 ±0.5 ppm ( 在 5 至 40°C 溫度范圍內 , 典型值 )

±0.5 ppm/ 年 ( 典型值 )

Keysight Agilent E4990A 阻抗分析儀的頻率范圍為 20 Hz 至 120 MHz。Keysight Agilent E4990A 在寬阻抗范圍內提供業界佳的 0.045%（典型值）基本精度，內置 40 V 直流偏置源。等效電路分析功能支持七種不同的多參數模型，幫助您模擬自己的元件等效參數值。

應用：

無源元件：電容器、電感器、鐵氧體磁珠、電阻器、變壓器或晶體/陶瓷諧振器的阻抗測量

半導體元件：

變?nèi)荻O管的CV特性分析

二極管、晶體管、放大器或 MEMS 的阻抗評估

其他元件：印刷電路板上元件的阻抗評估

介電材料：塑料、陶瓷和印刷電路板的介電常數和損耗角正切評估

磁性材料：鐵氧體、非晶等磁性材料的磁導率和正切損耗評估

回收類型:

示波器、邏輯分析儀、動態信號分析儀、交流/直流電源分析儀、函數信號發生器、電源、萬用表。

頻譜分析儀、網絡分析儀、阻抗分析儀、信號發生器、噪聲系數分析儀、電纜/天線分析儀、調制度分析儀、功率計/功率探頭、頻率計、LCR表、

手機綜合測試儀、TDMA測試儀、無線電綜合測試儀、PDC/PHS測試儀、天饋線測試儀、3G測試儀、DECT測試儀、藍牙綜合測試儀。
